کابل کواکسیال چیست

کابل کواکسیال چیست:

کابل کواکسیال یا کابل کواکس، یک نوع کابل ارتباطی است که در ارتباطات الکترونیکی و ارتباطات تصویری استفاده می‌شود. این کابل شامل یک رشتهٔ مرکزی (معمولاً سیم فلزی)، یک لایهٔ عایق (معمولاً از پلاستیک) و یک روکش فلزی است که قابلیت جذب نویز را دارد. همچنین، برای جلوگیری از نفوذ نویز به داخل کابل از یک لایهٔ عایقی بیرونی (معمولاً از پلاستیک) نیز استفاده می‌شود. کابل کواکسیال به دلیل قابلیت جذب نویز، برای انتقال سیگنال‌های برقی با فرکانس بالا، مانند سیگنال‌های رادیویی، تلویزیونی، اینترنت و تلفن همراه، با کیفیت بالا استفاده می‌شود.

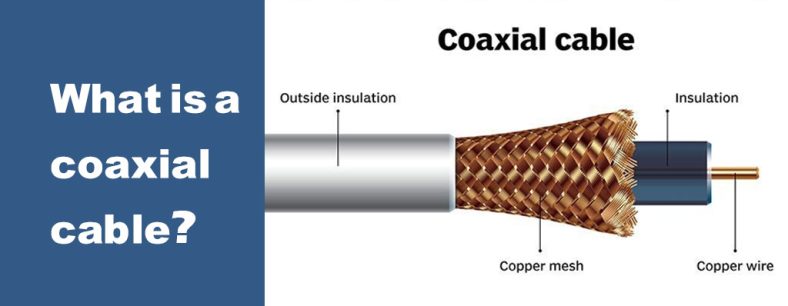

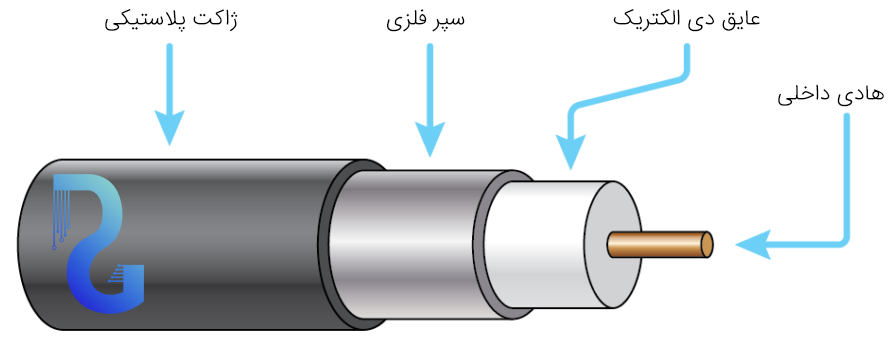

ساختار کابل کواکسیال چیست:

کابل کواکسیال شامل چهار بخش اصلی است:

1. بخش مرکزی: یک رشتهٔ فلزی (معمولاً مس) که به عنوان هادی کابل عمل می‌کند. این رشتهٔ فلزی، فرکانس‌های بالا را انتقال می‌دهد.
2. عایق یا هادی داخلی: یک لایهٔ عایقی (معمولاً از پلاستیک) که مرکزی را از روکش فلزی جدا می‌کند و جلوگیری می‌کند که جریان بین مرکزی و روکش فلزی انتقال کند.
3. روکش یا سپر فلزی: یک لایهٔ فلزی (معمولاً از مس) که به عنوان پوشش دی الکتریکی برای مرکزی عمل می‌کند و نویز را از محیط خارج از کابل کاهش می‌دهد.
4. عایق بیرونی یا ژاکت پلاستیکی : یک لایهٔ عایقی (معمولاً از پلاستیک) که روکش فلزی را از محیط خارج از کابل جدا می‌کند و کابل را در برابر آسیب‌های محیطی مانند خوردگی و رطوبت محافظت می‌کند. همچنین، برای اتصال کابل کواکسیال به تجهیزات مختلف مانند: اتصال F و اتصال BNC استفاده می‌شود.

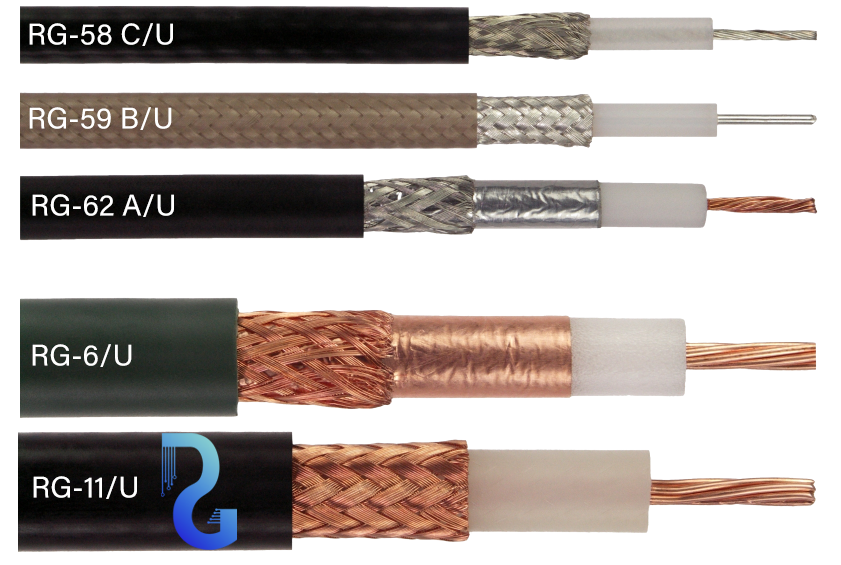

انواع کابل کواکسیال:

در بازار تجهیزات شبکه، انواع مختلفی از کابل کواکسیال وجود دارد که برای کاربردهای مختلفی مناسب هستند. برخی از انواع کابل کواکسیال شامل:

1. RG-6: این نوع کابل کواکسیال برای انتقال سیگنال‌های تلویزیونی و اینترنتی مناسب است و معمولاً در خانه‌ها و ساختمان‌ها برای اتصال تلویزیون، مودم و ماهواره استفاده می‌شود.
2. RG-11: این مدل کابل کواکسیال برای انتقال سیگنال‌های با فرکانس بالا، مانند: سیگنال‌های دیجیتال، مناسب است و معمولاً برای اتصال ایستگاه‌های رادیویی و تلویزیونی، اتصالات سیستم‌های مدار بسته و تجهیزات ارتباطی صنعتی استفاده می‌شود.
3. LMR-400: این نوع کابل کواکسیال برای انتقال سیگنال‌های با فرکانس بالا، مانند: سیگنال‌های رادیویی و ارتباطات نظامی، مناسب است و معمولاً در محیط‌های پرنویز و در برخی از کاربردهای خارجی مانند: شبکه‌های بی‌سیم و سیستم‌های ماهواره‌ای استفاده می‌شود.
4. RG-59: این نوع کابل کواکسیال برای انتقال سیگنال‌های تلویزیونی و اینترنتی در فاصله‌های کوتاه مناسب است و معمولاً برای اتصال دوربین‌های مداربسته، تلویزیون‌های قدیمی و دستگاه‌های دیجیتالی استفاده می‌شود. همچنین، در صنعت ارتباطات، انواع دیگری از کابل کواکسیال مانند: کابل کواکسیال Heliax و کابل کواکسیال Semi-Rigid نیز استفاده می‌شوند.

کاربرد کابل کواکسیال:

همانطور که گفتیم کابل Coaxial برای انتقال سیگنال‌های با فرکانس بالا، استفاده می‌شود. برخی کاربردهای این کابل عبارتند از:

• تلویزیون: برای اتصال تلویزیون به آنتن مورد استفاده قرار می‌گیرد. این کابل در خانه‌ها و ساختمان‌ها برای اتصال تلویزیون، مودم و ماهواره استفاده می‌شود.
• اینترنت: جهت اتصال مودم به شبکه اینترنت و برای اتصال کامپیوتر به مودم استفاده می‌شود.
• تلفن همراه: برای ارتباط بین تلفن همراه و برج‌های سلولار، از کابل کواکسیال استفاده می‌شود.
• ارتباطات نظامی: کابل کواکسیال برای انتقال سیگنال‌های رادیویی و ارتباطات نظامی مورد استفاده قرار می‌گیرد.
• سیستم‌های مدار بسته: کابل کواکسیال برای انتقال سیگنال‌های دوربین‌های مدار بسته و ارتباطات سیستم‌های مدار بسته استفاده می‌شود.
• شبکه‌های بی‌سیم: کابل کواکسیال برای اتصال آنتن‌های بی‌سیم به تجهیزات ارتباطی مورد استفاده قرار می‌گیرد.
• تجهیزات صوتی: برای اتصال تجهیزات صوتی مانند اسپیکرها و آمپلی‌فایرها به یکدیگر، کابل کواکسیال استفاده می‌شود.

در کل، کابل کواکسیال برای انتقال سیگنال‌های با فرکانس بالا و برای ارتباط در فواصل بلند، به دلیل قابلیت جذب نویز و کاهش تداخل با سیگنال‌های دیگر، مورد استفاده قرار می‌گیرد.

مزایا و معایب کابل کواکسیال:

• کاهش نویز: کابل کواکسیال برای انتقال سیگنال با فرکانس بالا، به دلیل وجود روکش فلزی، توانایی کاهش نویز و تداخل با سیگنال‌های دیگر را دارد. این موضوع باعث می‌شود که کابل کواکسیال برای ارتباطاتی که در محیط‌های با نویز بالا قرار دارند، مناسب باشد.
• قابلیت انتقال سیگنال‌های با فرکانس بالا: کابل کواکسیال، به دلیل وجود مرکزی فلزی و روکش فلزی، برای انتقال سیگنال‌های با فرکانس بالا، مانند سیگنال‌های رادیویی و تلویزیونی، مناسب است.
• انعطاف‌پذیری: کابل کواکسیال قابلیت انعطاف دارد و برای اتصال به تجهیزات مختلف به راحتی قابل استفاده است.
• مقاومت در برابر خوردگی: روکش فلزی کابل کواکسیال مقاوم در برابر خوردگی و زنگ زدگی است و این کابل را در مقابل خوردگی و خرابی‌ها محافظت می‌کند.

معایب:

• هزینه: کابل کواکسیال در مقایسه با برخی از کابل‌های شبکه دیگر هزینه بیشتری دارد.
• اندازه: کابل کواکسیال به دلیل وجود لایه‌های مختلف، اندازه بزرگتری دارد و این ممکن است در برخی از کاربردها مشکل ساز باشد.
• نیاز به اتصالات خاص: برای اتصال کابل کواکسیال به تجهیزات، نیاز به اتصالات خاصی مانند اتصال F و اتصال BNC است که ممکن است هزینه بیشتری داشته باشد.
• محدودیت در فاصله: کابل کواکسیال برای انتقال سیگنال در فواصل بلند، به دلیل تلفات سیگنال، مناسب نیست و در این موارد نیاز به تقویت کننده سیگنال دارد.

ورودی و خروجی Coaxial چگونه چیست:

ورودی کواکسیال یا Coaxial input یک نوع پورت ورودی است که برای اتصال کابل کواکسیال به دستگاه‌های الکترونیکی مانند: تلویزیون، مانیتور، رسیور، مودم، تلفن همراه و سایر دستگاه‌های الکترونیکی مورد استفاده قرار می‌گیرد. ورودی کواکسیال شامل یک سری پین‌های فلزی در داخل یک رابط کواکسیال است که به کابل کواکسیال متصل می‌شوند.

ورودی کواکسیال برای اتصال کابل کواکسیال به دستگاه‌های الکترونیکی استفاده می‌شود و سیگنال‌های رادیویی، تلویزیونی و… را از طریق کابل کواکسیال به دستگاه‌ها منتقل می‌کند. این ورودی در برخی از دستگاه‌های الکترونیکی بسیار رایج است و با نام‌های مختلفی مانند: RF input یا Antenna input نیز شناخته می‌شود.

خروجی کابل کواکسیال یا Coaxial output نیز همانند ورودی کابل کواکسیال، یک نوع پورت خروجی است که برای اتصال کابل کواکسیال به دستگاه‌های الکترونیکی مورد استفاده قرار می‌گیرد. خروجی کابل کواکسیال برای اتصال دستگاه‌های الکترونیکی به دستگاه‌های دیگر از طریق کابل کواکسیال استفاده می‌شود.

دستگاه‌هایی که دارای خروجی کابل کواکسیال هستند شامل: تلویزیون، رسیور، دستگاه‌های پخش DVD و بلوری، سیستم‌های صوتی و تجهیزات مرتبط با شبکه‌های کامپیوتری مانند: مودم‌ها و روترها هستند. با استفاده از خروجی کابل کواکسیال، سیگنال‌های صوتی و تصویری به دستگاه‌های دیگر منتقل می‌شوند. معمولاً خروجی کابل کواکسیال با نام‌های مختلفی مانند: RF output یا Digital Audio Output نیز شناخته می‌شود.

بیشتر بخوانید:  کابل شبکه چیست و انواع آن

انتخاب بهترین کابل کواکسیال:

عواملی که باید در خرید کابل کواکسیال مورد توجه قرار بگیرد عبارتند از:

• نوع کابل:

کابل کواکسیال به دو نوع RG6 و RG59 شناخته شده تقسیم می‌شود. کابل RG6 برای فرکانس‌های بالا و بهترین کیفیت تصویر مناسب است و کابل RG59 برای فرکانس‌های پایین‌تر مناسب است. پس در خرید کابل کواکسیال باید نوع کابل مورد نیاز بر اساس نوع دستگاه و نوع سیگنال را انتخاب کرد.

• کیفیت ساخت:

کابل کواکسیال با کیفیت ساخت بالا نسبت به کابل‌های کم کیفیت، دارای کیفیت تصویر و صدای بهتری هستند. بنابراین، در خرید کابل کواکسیال، به کیفیت ساخت کابل توجه کنید.

• طول کابل:

بر اساس نیاز خود، باید طول کابل کواکسیال را انتخاب کنید. مطمئن شوید که طول کابل کافی برای رسیدن به دستگاه مورد نظر دارید.

• قیمت:

قیمت کابل کواکسیال به دلیل مواد استفاده شده در ساخت و کیفیت، متفاوت است. برای خرید کابل کواکسیال، بهتر است به قیمت و کیفیت کابل‌ها توجه کنید و کابلی با کیفیت مناسب و قیمت مناسب را انتخاب کنید.

• اتصالات:

اتصالات کابل کواکسیال نیز باید با کیفیت و مناسب برای دستگاه‌هایی که قصد اتصال به آنها را دارید، انتخاب شود. بعضی از اتصالات معروف برای کابل کواکسیال شامل F-Connector و BNC Connector می‌شوند. با توجه به این ویژگی‌ها، در خرید کابل کواکسیال بهتر است کابل با کیفیت و مناسب با نیاز خود را انتخاب کنید.

نحوه تشخیص کیفیت ساخت کابل :

• جنس روکش بیرونی: روکش بیرونی کابل کواکسیال باید مقاوم در برابر مواد شیمیایی و آب باشد. روکش PVC برای کابل کواکسیال کم کیفیت استفاده می‌شود، در حالی که روکش Teflon برای کابل‌های با کیفیت بالاتر استفاده می‌شود.
• جنس مواد داخلی: مواد داخلی کابل کواکسیال باید با کیفیت باشند تا کیفیت سیگنال را تحمل کنند. لایه‌های مسی و فویل شیلد مواد داخلی کابل هستند که باید مناسب باشند.
• اتصالات: اتصالات کابل کواکسیال باید با کیفیت و مناسب برای دستگاه‌هایی که قصد اتصال به آنها را دارید، انتخاب شود. بعضی از اتصالات معروف برای کابل کواکسیال شامل F-Connector و BNC Connector می‌شوند.
• حساسیت موج: کابل کواکسیال باید مقاوم در برابر نویز و تداخل باشد تا کیفیت تصویر و صدا را بهبود بخشد. این خصوصیات معمولاً در توضیحات فنی کابل ذکر می‌شود.
• بررسی نشتی: برای بررسی کیفیت ساخت کابل کواکسیال، می‌توانید با بررسی نشتی کابل، اطمینان حاصل کنید. برای این کار، کابل را به طور کامل از دستگاه جدا کرده و با استفاده از تستر یا ابزاری مشابه، بررسی کنید که آیا کابل نشتی دارد یا خیر. با توجه به این موارد، می‌توانید کیفیت ساخت کابل کواکسیال را بررسی کنید و کابل با کیفیت مناسب را انتخاب کنید.
