پروتکل VTP چیست و کاربرد آن

پروتکل VTP چیست؟

پروتکل VTP (VLAN Trunking Protocol) یک پروتکل شبکه است که برای تنظیم و مدیریت شبکه‌های VLAN (Virtual Local Area Network) استفاده می‌شود. این پروتکل به شبکه‌های سوئیچینگ مبتنی بر VLAN امکان می‌دهد تا اطلاعات مربوط به VLAN‌ها را به صورت خودکار و همگام کنند.

با استفاده از پروتکل VTP، می‌توان تغییرات و ایجاد VLAN‌ها را در یک سوئیچ به سایر سوئیچ‌های شبکه انتشار داد. این پروتکل بین سوئیچ‌ها از طریق پیام‌های VTP ارتباط برقرار می‌کند و اطلاعات مربوط به VLAN‌ها را مبادله می‌کند.

کاربرد پروتکل VTP:

مهمترین نکته در استفاده از پروتکل VTP این است که باید مراقب باشید تا به طور دقیق تنظیمات VTP را در سوئیچ‌ها تعیین کنید. در غیر این صورت، تغییرات نامطلوب می‌توانند در سراسر شبکه توزیع شوند و باعث ایجاد مشکلات بزرگتری شوند.

پروتکل VTP (VLAN Trunking Protocol) یک پروتکل مدیریت VLAN است که در شبکه‌های بزرگ استفاده می‌شود. VTP امکان تنظیم و توزیع اطلاعات VLAN را بین سوئیچ‌ها در یک شبکه فراهم می‌کند. کاربرد VTP در شبکه‌ها عبارتند از:

مدیریت مرکزی VLAN: با استفاده از VTP، مدیران شبکه قادرند VLAN‌ها را به صورت مرکزی تنظیم کنند. زمانی که یک VLAN جدید ایجاد می‌شود یا تغییری در VLAN های موجود اعمال می‌شود، سوئیچ‌های VTP این تغییرات را در سرتاسر شبکه به صورت خودکار توزیع می‌کنند. این کار باعث سهولت و کارآیی در مدیریت VLAN‌ها در سطح شبکه می‌شود.

مگام‌سازی VLAN: با استفاده از VTP، سوئیچ‌ها در یک شبکه قادر به همگام‌سازی VLAN‌ها می‌باشند. این به معنی این است که وقتی یک تغییر در یک سوئیچ VTP اعمال می‌شود، تغییرات به سایر سوئیچ‌های VTP در شبکه منتقل می‌شوند، تا همه سوئیچ‌ها اطلاعات VLAN را همگام کنند. این کار باعث ایجاد همگامی و انسجام در تنظیمات VLAN در سراسر شبکه می‌شود.

افزایش امنیت: VTP قابلیت تنظیم رمز عبور VTP (VTP Password) را دارد که به مدیران شبکه اجازه می‌دهد تنها سوئیچ‌هایی که دارای رمز عبور معتبر هستند، قادر به تغییرات در VLAN‌ها باشند. این امکان به عنوان یک مکانیزم امنیتی عمل می‌کند و جلوی تغییرات ناخواسته یا نفوذ به تنظیمات VLAN را می‌گیرد.

مهاجرت VLAN :VTP مهاجرت VLAN‌ها را در سراسر شبکه ساده‌تر می‌کند. با تنظیم تغییرات مربوط به VLAN در یک سوئیچ VTP، تغییرات به سایر سوئیچ‌های VTP ارسال می‌شود و VLAN‌ها به صورت همگام در تمام سوئیچ‌ها تنظیم می‌شوند. این باعث کاهش زمان و کارهای مربوط به مهاجرت VLAN می‌شود.

انواع حالت پروتکلVTP:

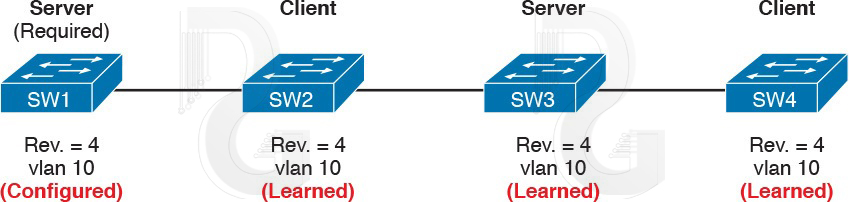

در پروتکل VTP، سوئیچ‌ها می‌توانند در یکی از سه حالت VTP زیر عمل کنند: VTP Server ،VTP Transparent و VTP Client. در زیر به تفاوت هرکدام از این حالت‌ها می‌پردازم:

• VTP Server:

یک سوئیچ VTP Server میزبان اصلی برای تنظیم و مدیریت VLAN‌ها در شبکه است.

سوئیچ VTP Server قادر به ایجاد، حذف و تغییر VLAN‌ها است و تغییرات را به سایر سوئیچ‌ها در شبکه منتشر می‌کند.

اطلاعات VLAN و تغییرات آن را به سوئیچ‌های VTP Client اعلام می‌کند.

سوئیچ VTP Server با سایر سوئیچ‌های VTP Server در یک دامنه VTP همگام می‌شود و اطلاعات VLAN را با یکدیگر به اشتراک می‌گذارند.

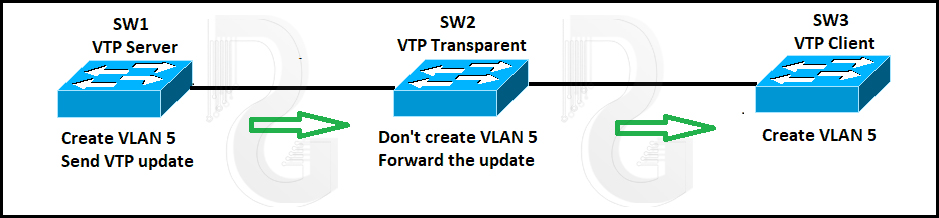

• VTP Transparent:

سوئیچ VTP Transparent نقش محدودی در تنظیم VLAN‌ها و تغییرات آن‌ها دارد.

در این حالت، سوئیچ VTP Transparent اطلاعات VLAN را دریافت می‌کند اما تغییرات را به سایر سوئیچ‌ها منتشر نمی‌کند.

سوئیچ VTP Transparent از تغییرات VLAN‌ها دریافتی دریافت می‌کند و آن‌ها را در خود نگه می‌دارد، اما برای انتشار تغییرات به سایر سوئیچ‌ها نیاز به حالت Server دارد.

سوئیچ VTP Transparent می‌تواند در یک دامنه VTP با سوئیچ‌های VTP Server و VTP Client همگام شود و اطلاعات VLAN را دریافت کند.

• VTP Client:

سوئیچ VTP Client تنها نقش دریافت و همگام‌سازی اطلاعات VLAN را دارد.

سوئیچ VTP Client تغییرات را نمی‌تواند اعمال کند و تنها اطلاعات VLAN را از سوئیچ‌های VTP Server دریافت می‌کند.

سوئیچ VTP Client با سوئیچ‌های VTP Server در یک دامنه VTP همگام می‌شود و اطلاعات VLAN را از آن‌ها دریافت می‌کند.

تغییراتی که در سوئیچ VTP Client انجام می‌شود، به سایر سوئیچ‌ها اعلام نمی‌شود و تنها بر روی خود سوئیچ اعمال می‌شود.

بنابراین، تفاوت اصلی بین حالت‌های VTP Server، VTP Transparent و VTP Client در قابلیت تنظیم و مدیریت VLAN‌ها، انتشار تغییرات VLAN و نقش در همگام‌سازی اطلاعات VLAN است. به طور خلاصه، سوئیچ VTP Server مسئول تنظیم و مدیریت VLAN‌ها است، سوئیچ VTP Transparent دریافت کننده اطلاعات VLAN بوده و تغییرات را منتشر نمی‌کند، و سوئیچ VTP Client تنها نقش دریافت کننده اطلاعات VLAN را دارد و تغییراتی را اعمال نمی‌کند.

VTP Domain چیست:

هر شبکه که از VTP استفاده می‌کند، باید یک VTP Domain داشته باشد. VTP Domain یک نام یا برچسب است که به شبکه اختصاص داده می‌شود تا سوئیچ‌ها بتوانند در یک دامنه VTP به هم متصل شوند و اطلاعات VLAN را با یکدیگر به اشتراک بگذارند. با داشتن یک VTP Domain یکپارچگی و همگامی بین سوئیچ‌ها در شبکه فراهم می‌شود. همچنین، برای تغییر VTP Domain باید تمام سوئیچ‌ها در شبکه به VTP Domain جدید تنظیم شوند تا همگامی و عملکرد صحیح شبکه حفظ شود.

به عنوان مثال، فرض کنید یک شبکه با نام “CompanyA” داریم. در این صورت، می‌توانیم VTP Domain شبکه را “CompanyA” تعیین کنیم. همه سوئیچ‌ها در این شبکه باید در “VTP Domain CompanyA” تنظیم شوند تا بتوانند اطلاعات VLAN را با یکدیگر به اشتراک بگذارند و تغییراتی که در یک سوئیچ اعمال می‌شود را به بقیه سوئیچ‌ها منتقل کنند.

بنابراین، VTP Domain یک نام یا برچسب است که به یک شبکه VTP اختصاص داده می‌شود و تمام سوئیچ‌های مربوط به آن شبکه باید در همان VTP Domain تنظیم شوند تا بتوانند اطلاعات VLAN را با یکدیگر به اشتراک بگذارند.

VTP password چیست:

VTP Password یک رمز عبور است که در پروتکل VTP (VLAN Trunking Protocol) استفاده می‌شود. این رمز عبور برای تأیید هویت و امنیت در تبادل اطلاعات VLAN بین سوئیچ‌ها استفاده می‌شود. هنگامی که در یک شبکه از VTP استفاده می‌شود، می‌توان یک VTP Password تنظیم کرد تا سوئیچ‌ها بتوانند به صورت امن اطلاعات VLAN را با یکدیگر به اشتراک بگذارند.

با داشتن یک VTP Password، سوئیچ‌ها باید این رمز عبور را در هنگام اتصال به شبکه و تبادل اطلاعات VTP استفاده کنند. تنظیم VTP Password می‌تواند به شبکه امنیت بیشتری بدهد، زیرا فقط سوئیچ‌هایی که دارای همان رمز عبور هستند قادر به تغییرات در اطلاعات VLAN و VTP در شبکه خواهند بود. این می‌تواند جلوی هرگونه تغییرات ناخواسته یا نفوذ به شبکه را متوقف کند.

برای تنظیم VTP Password در یک شبکه، باید روی سوئیچ‌های VTP این رمز عبور را تنظیم کنید تا همگام باشند. در نظر داشته باشید که VTP Password باید بر روی تمام سوئیچ‌های VTP در شبکه یکسان باشد تا بتوانند به درستی با یکدیگر ارتباط برقرار کنند.

اگر قصد تغییر VTP Password در شبکه‌ای که در آن VTP فعال است را دارید، باید ابتدا روی همه سوئیچ‌های VTP از رمز عبور فعلی استفاده کنید و سپس رمز عبور جدید را تنظیم کنید. بنابراین، VTP Password یک رمز عبور است که برای تأیید هویت و امنیت در تبادل اطلاعات VLAN بین سوئیچ‌ها در پروتکل VTP استفاده می‌شود.

نسخه های پروتکل VTP:

VTP Version به نسخه‌های مختلف پروتکل VTP (VLAN Trunking Protocol) اشاره دارد. هر نسخه از VTP مجموعه قوانین و ویژگی‌های خاص خود را دارد. در طول زمان، چندین نسخه از VTP منتشر شده است، که شامل موارد زیر است:

• VTP Version 1: این نسخه اولین نسخه از VTP بوده است که از سال 1998 مورد استفاده قرار گرفت. در این نسخه، ارسال اطلاعات VLAN بر اساس تغییرات می‌باشد و هیچ مکانیزم امنیتی برای تأیید هویت سوئیچ‌ها وجود ندارد.
• VTP Version 2: این نسخه در سال 2000 منتشر شد و به صورت پیش‌فرض در بیشتر سوئیچ‌های سیسکو فعال است. نسخه 2 امکانات امنیتی بیشتری نسبت به نسخه 1 دارد، از جمله امکان تنظیم رمز عبور VTP (VTP Password) برای تأیید هویت سوئیچ‌ها.
• VTP Version 3: این نسخه در سال 2004 معرفی شد و امکانات بیشتری را نسبت به نسخه‌های قبلی ارائه می‌دهد. VTP Version 3 قابلیت‌هایی مانند پشتیبانی از تأیید هویت مبتنی بر MD5 و قابلیت تنظیم همگام سازی VTP برای VLAN‌ها را در اختیار کاربران قرار می‌دهد.

هنگام استفاده از VTP در یک شبکه، مهم است که سوئیچ‌ها با نسخه‌های VTP همسان تنظیم شوند تا بتوانند به درستی اطلاعات VLAN را به اشتراک بگذارند و به طور صحیح با هم همگام شوند.

در صورت تنظیمات نادرست VTP در سوئیچ‌ها چه مشکلاتی ممکن است به وجود بیاید؟

تنظیمات نادرست VTP در سوئیچ‌ها می‌تواند منجر به وقوع مشکلات جدی در شبکه شود. در زیر تعدادی از مشکلاتی که ممکن است در صورت تنظیمات نادرست VTP به وجود بیایند را ذکر می‌کنم:

– انتشار تغییرات نامطلوب: اگر تنظیمات VTP به طور نادرست تنظیم شود، تغییرات غیرمنتظره می‌تواند در سراسر شبکه انتشار یابد. این ممکن است شامل ایجاد VLAN‌های ناخواسته، حذف VLAN‌های مهم یا تغییر نام VLAN‌ها باشد. این تغییرات می‌توانند باعث اخلال در عملکرد شبکه شوند و سرویس‌های شبکه را تحت تأثیر قرار دهند.

– همگام‌سازی نادرست VLAN‌ها: در صورت تنظیمات نادرست VTP، همگام‌سازی VLAN‌ها ممکن است به درستی عمل نکند. این می‌تواند منجر به عدم تطابق بین VLAN‌های مختلف در سوئیچ‌های مختلف شود و ارتباط بین دستگاه‌ها را به خطر بیاندازد.

– از بین رفتن VLAN‌ها: در برخی موارد، تنظیمات نادرست VTP می‌تواند منجر به از بین رفتن VLAN‌ها در سوئیچ‌ها شود. این ممکن است به دلیل ایجاد یک سوئیچ با شماره VTP بزرگتر، حذف اشتباه VLAN‌ها یا تنظیمات نادرست در دستگاه‌های مختلف باشد.

– مشکلات امنیتی: تنظیمات نادرست VTP می‌تواند منجر به مشکلات امنیتی شود. برای مثال، اگر یک سوئیچ در حالت VTP Server قرار داده شود و یک سوئیچ ناشناخته به شبکه متصل شود، ممکن است اطلاعات VLAN به صورت خودکار از سوئیچ Server به سوئیچ جدید منتقل شود و این می‌تواند به دسترسی غیرمجاز به منابع شبکه منجر شود.

به طور کلی، برای جلوگیری از این مشکلات، باید با دقت تنظیمات VTP را در سوئیچ‌ها تعیین کرد و از تنظیمات پیشفرض استفاده نکرد. همچنین، رعایت اصول امنیتی و استفاده از رمزنگاری VTP (VTPv3) نیز توصیه می‌شود.
